方案流程

1、 由门窗公司提供天棚玻璃尺寸。

2、 用户确定蜂巢帘颜色，我司采用的蜂巢帘的宽度为20mm，适用于中空27A的中空玻璃。蜂巢帘的可选颜色如下。

3、 玻璃形式确定，由于一般安装于顶部所以一般建议室内侧的玻璃采用夹胶玻璃。

4、 供电方式选择

与电动百叶一样，电动蜂巢帘需要24V低压直流电，供电方式有两种，集中供电与分布式供电。集中供电是配置电源箱统一将220v电源转换为24V电，然后送至电动蜂巢帘，即所有的控制器用一个变压器。分布式供电则是将变压器暗藏在特制加深86暗盒中。暗盒上面安装百叶控制器，即每个控制器配一个变压器。

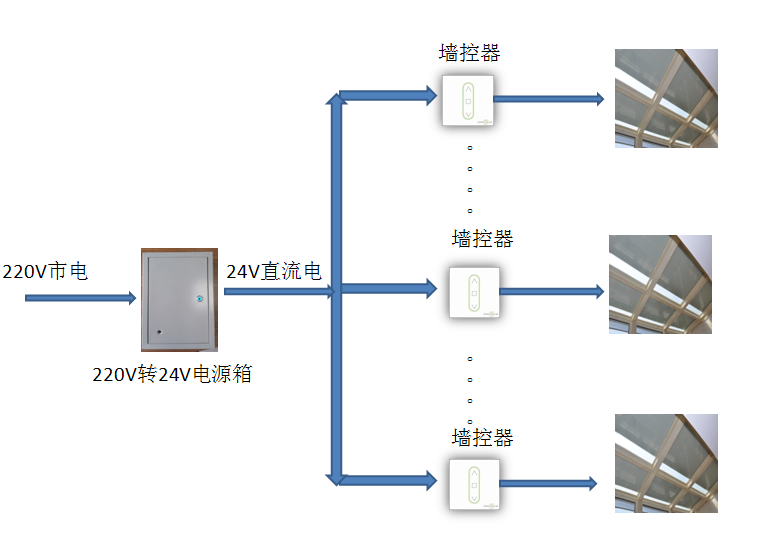

集中供电模式示意图

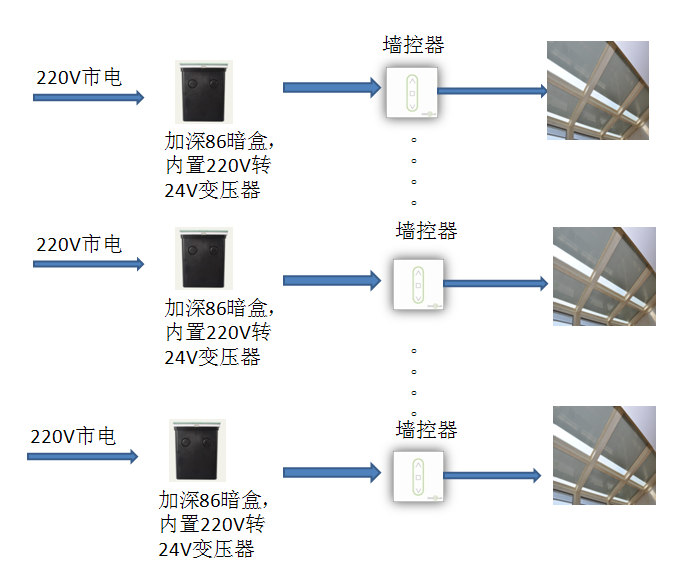

分布式供电模式示意图

5、 控制器配置

天棚蜂巢帘控制系统也有普通电动和智能版两种选择，智能版也可以连接到集中控制器接收集中控制器指挥。普通电动版控制器可以控制蜂巢帘打开、关闭。智能版墙控器与普通电动的墙控器相比最大的不同是智能版的墙控器搭载了智能算法的模块，控制器能够根据室外环境自动调整遮阳装置状态。

— 自动感知冬夏季，不同季节对采光与遮阳的要求是不同的；

— 夏季白天晴天时关闭蜂巢帘，尽可能的将太阳直射光反射回去，阴天时自动打开蜂巢帘增加室内光线。

— 冬季，打开蜂巢帘，尽可能的将太阳光引入室内；

— 夜晚自动关闭，保证用户私密性。

原则上一个控制器可控制6副蜂巢帘，当蜂巢帘数量较多时可增加扩展器来扩充控制器容量。同一个控制器下的蜂巢帘动作统一，同时升降。控制器面板有白色和黑色两种面板可选。提供干触点接口，便于与智能家居系统对接。

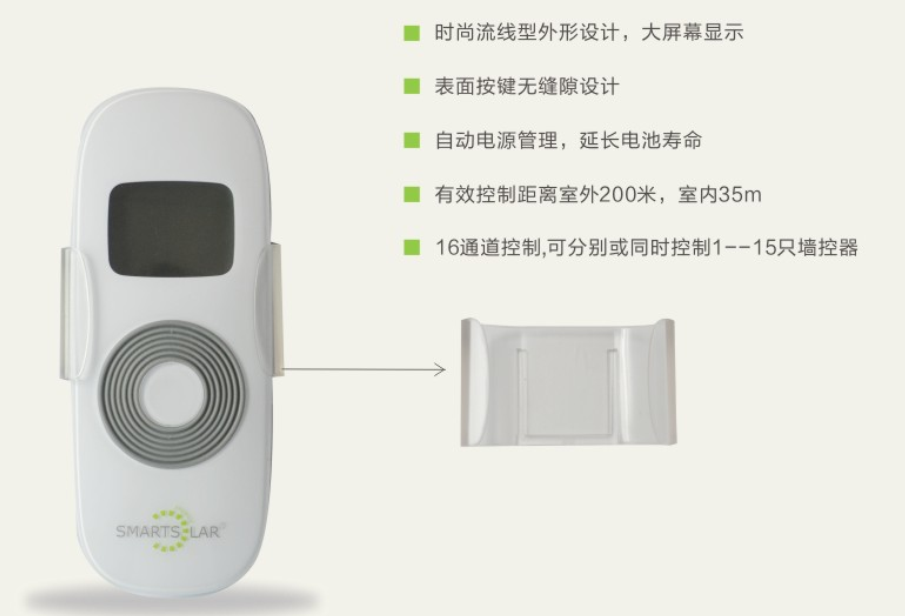

由于智能版控制器需要采集室外光照强度，所以需要配置光照传感器，每个智能墙控器配置一个采光板。除此之外智能版墙控器还需要用户提供地理位置。可配置遥控器。通过遥控控制百叶升降或者翻转。

6、 相关配件配置

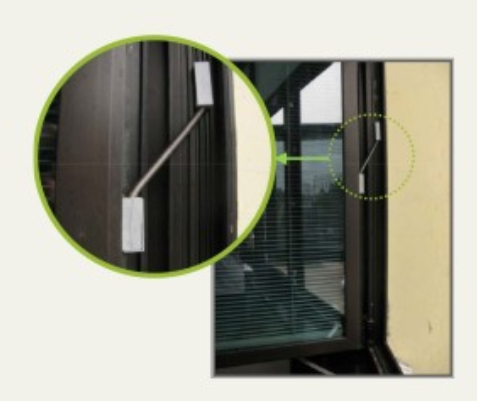

对于开启门窗，为能够给开启部分的玻璃供电需要专用的配件。一般天棚上的开启扇一般类似门窗的平开扇，因此可以使用相同的配件。

7、 订单确认后，预付款到账后开始正式生产，生产周期大约10工作日。

8、 布线

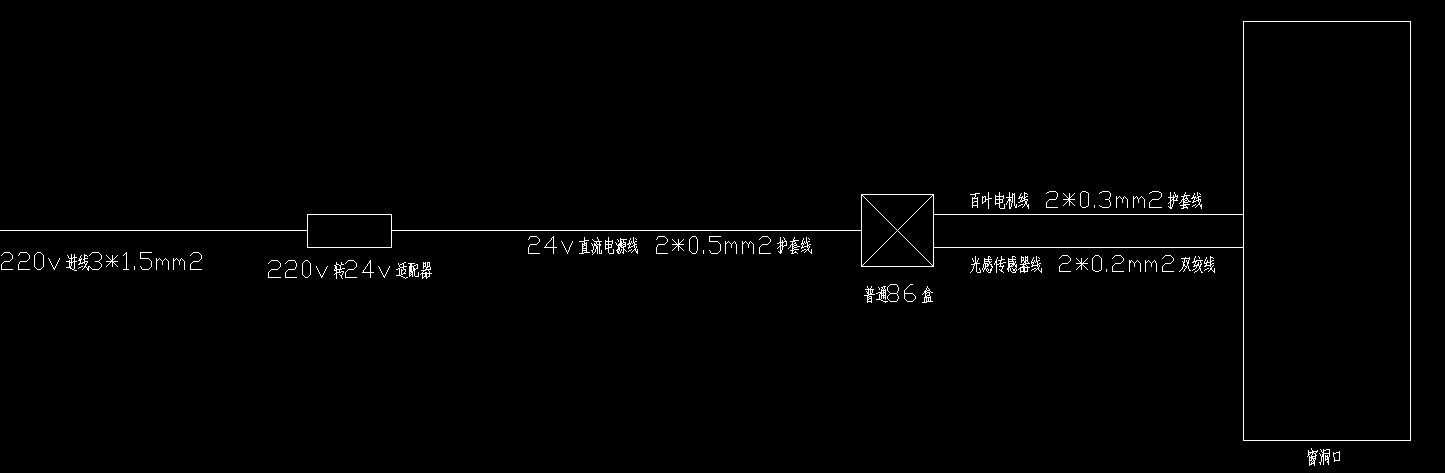

确定控制开关位置，确定预埋电线位置，由装饰单位预埋好线管与电线。对于选择集中供电的用户需要布置的线路为：

1、220v电源布置到电源箱所在位置，2*1.5mm2的线即可

2、从电源箱到各控制开关的电线，一般采用2*0.5mm2的RVV线即可

3、从控制开关到窗框的百叶电机电线，一般采用2*0.3mm2的RVV线，此外还需要布置光感线一般采用2*0.2mm2的RVV线，一般与电机线一起布置。

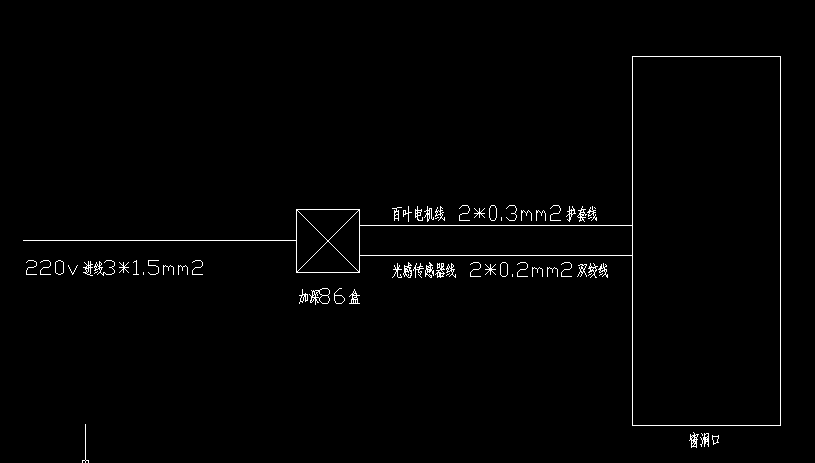

分布式供电的用户所需布置的线路为：

1、220V电到墙控开关所在的加深86暗盒，2*1.5mm2的线即可

2、86暗盒到窗框的百叶电机线，一般采用2*0.3mm2的RVV线，此外还需要布置光感线一般采用2*0.2mm2的RVV线，一般与百叶电机线一起布置。

9、 发货。

10、 门窗公司安装玻璃并接线

工厂提供技术指导与培训，门窗公司或者经销商负责实施。

11、 控制器安装调试

工厂提供技术指导与培训，门窗公司或者经销商负责实施。
