方案配置

1、百叶系统配置

根据图纸要求，本项目内置百叶中空玻璃中空尺寸为27mm，根据综合考虑16mm宽的百叶为最佳选择。即保证良好的闭合效果，又能保证玻璃与百叶之间有足够的空间，很好避免玻璃因热胀冷缩所引起的微小变形对百叶的影响。保证系统能长期安全可靠的运行。

百叶主要零部件配置：

系统均通过国家中空百叶最高标准测试，1.2米*1.5米百叶常温下30000次的升降测试、60000次反转测试。5000次高温（75摄氏度）箱内测试升降测试。

经过权威部门检测我司6+20+6中空百叶传热系数可达到2.3W/m2*k，遮阳系数可达0.14。详细情况请参见检测报告。

根据图纸统计，各建筑百叶玻璃面积约为：

2、控制系统配置

2.1、控制系统介绍

利日公司百叶系统搭配我司自主研发的控制系统。公司在美国LBNL国家实验室能源与环境部门（EETD）的帮助下，针对传统被动式遮阳系统的不足，兼顾节能与舒适性，研究开发了SIC智能主动式遮阳百叶系统。本系统主要由以下特点：

1、自动感知冬夏季，不同季节对采光与遮阳的要求是不同的；

2、夏季白天百叶自动跟随太阳高度翻转，尽可能的将太阳直射光反射回去，既保证节能效果，又保证室内足够的采光；

3、冬季，自动翻转到水平状态，尽可能的将太阳光引入室内；

4、夜晚自动关闭，保证用户私密性。

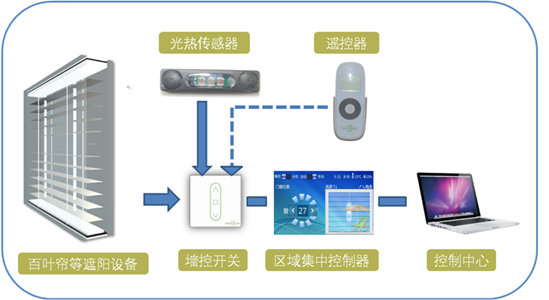

我司电动百叶智能控制系统主要由以下部分组成：

1、墙控开关

电容式感应按键，永不磨损；

豪华高档面板；

最大负载2A；

接受区域控制器管理；

24v直流供电；

一个控制器可控制6副百叶同时动作，为系统必配组件

2、 区域集中控制器

可控制31个墙控开关；

USB程序升级；

自动搜索墙控开关状态；

自动采集环境信息

可对百叶运行进行单独控制、区域群控，分朝向控制等；

可接入集中控制中心；

12v或者24v兼容直流供电

为系统选配组件

3、 遥控器

时尚流线型外形设计，大屏幕显示

表面按键无缝隙设计

自动电源管理，延长电池寿命

有效控制距离室外200米，室内35m

16通道控制

433MHz频率

为系统选配组件

4、 控制中心

通过利日公司专有的集中控制软件可实现对所有墙控开关的远程集中控制，可以分楼层控制、分朝向控制、全体控制，单独控制，自定义分组控制，用户可设定百叶开关时间，以及特定时间内百叶的角度，通过本软件可大大提高系统智能化管理水平。

2.2、本项目控制系统配置

根据本项目各建筑的主要用途，独立生活和医院建筑，由于窗户比较分散且大部分位于独立的房间内，用户个性化操作的需求最大。因此这些区域可采用独立分散的控制方式。每个窗洞口就近放置一个墙控开关，用户可以方便的通过开关或者遥控器控制窗帘动作，最大的满足自己个性化的需求。但是对于社区中心则不一样，社区中心玻璃相对集中，数量众多，并且大多需要统一动作，采用分散控制则可能费时费力，所以可采用我司集散控制系统，先将大区域的百叶按照需求分割成小区域，每个小区域配置一个控制开关，通过开关可以控制小区域内的百叶动作，所有控制开关接入区域集中控制器，当需要集控控制时可以同过区域集中控制器集中控制。具体怎样划分区域需要跟用户协商确定。

根据图纸以及我司一般经验本项目所需控制器数量大致如下：

优化建议

1、幕墙部分建议

根据我司经验，中空内置百叶玻璃直接代替幕墙原来的中空玻璃是存在一定的风险的。由于中空玻璃内置了电动百叶，虽然我司产品在出厂前已经经过了严格的检验，但是也无法保证100%不出问题，而按照目前图纸上所采用的安装方式,将百叶密封在中空层内。

这样会有以下几个隐患：

1、由于幕墙玻璃全部为外装玻璃，将来内置百叶玻璃的维护比较困难。

2、由于每片玻璃都需要供电，因此在施工时边安装边接线边测试，大大增加玻璃安装的工作量，可能会大幅度影响外立面工期。

3、由于采用的是Low-e玻璃，百叶可能会与Low-e膜直接接触，长期接触摩擦会损坏Low-e膜。

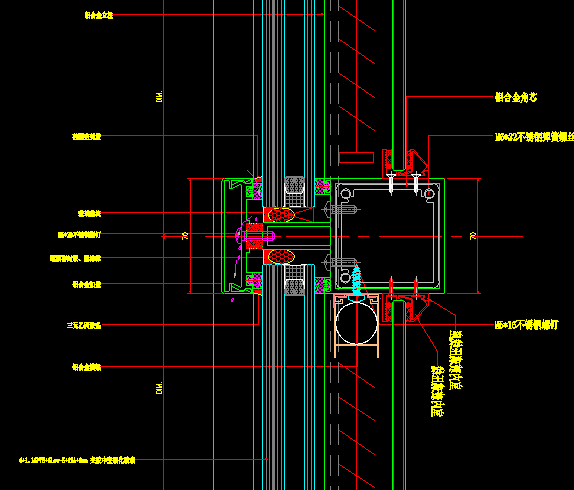

我司建议如果可能的话尽量采用三玻两腔的形式来解决本项目的这些问题。三玻两腔的结构图如下：

保持原来幕墙最外侧6Low-e+12A+6或者6+1.14PVB+6Low-E+12A+6mm 夹胶中空钢化玻璃不变，而将百叶挂在型材上梁上，然后在室内侧再安装一片单玻，如上图所示。这样做有以下好处：

1，因为幕墙的玻璃都是从室外安装，采用这种方式百叶是从室内安装，安装方便。并且不影响幕墙安装的进度，百叶可以后装。

2，将来的百叶的维护也是在室内进行，相对室外来说更加方便。如果在室外，会涉及到高空作业等。并且不会影响到幕墙的气密性等。

3，百叶不会和外层的low-e玻璃面接触，low-e面不会有损伤的可能。

4、由于增加了一侧中空层，整窗的隔热性能以及隔音性能会大幅度的提升，经过我司计算三玻两腔的结构传热系数可达到1.183W/m2*k。

详细请参见图纸。

2、门窗部分建议

与幕墙部分相同，门窗部分如果要装内置百叶玻璃，则最好在设计窗型图时将门窗的压线设计在室内侧，即从室内安装玻璃。为以后玻璃的维护奠定基础。由于本项目门窗部分可能主要以高层为主，则这个方面显得更为重要。从室内侧安装玻璃将会大大提高日后维护的安全性，降低维护难度。
