离线 Low-E 玻璃 和在线 Low-E 玻璃

离线 Low-E 玻璃：一般膜系由几到十几层膜层构成，镀膜材料为金属银，其中仅仅是银膜层起低辐射作用，其它膜层全部为保护和过度膜层。采用真空磁控溅射工艺，在玻璃表面镀上单层、双层或多层银的功能膜，银的两侧需加上多层介质膜。

为了追求不同地区的更高节能要求，相继出现了双银、三银的低辐射镀膜玻璃。其膜系结构比普通Low-E膜层复杂双银（三银）Low-E玻璃突出了玻璃对太阳热辐射的遮蔽，它最大限度地将太阳光过滤成为冷光源，解决了高可见光透过 率与低太阳能透过率不能兼顾的矛盾，从而获得了同时具有较高可见光透过率、较低太阳热辐射透过率的效果。

在线 Low-E 玻璃：在线低辐射镀膜玻璃硬度大，不容易划伤，故称为硬镀 膜。其生产是在一定温度下进行的，称为化学气相沉积法。镀膜材料为氧化锡，其膜层厚度是离线的20倍，但也是相当薄的。

离线Low-E玻璃的光谱呈现银和氧化锡复合膜的特征，而在线Low-E玻璃的光谱呈现氧化锡导电膜的特征，二者对可见光都有良好的透射，而对近红外光前者比后者具有高得多的反射，对远红外辐射前者比后者吸收少、反射高。因此， 与离线Low-E玻璃相比，在线Low-E玻璃具有较高的遮阳系数和较高的传热系数。

在应用中要根据对门窗性能的设计要求，选择玻璃品种，同时还应考虑 Low-E 玻璃的U值、遮阳系数S C、Low-E玻璃的e值，应在玻璃数据库中选择既符合门窗用玻璃U值要求，又符合对遮阳系数S C设计要求的玻璃品种。不同 Low-E 玻璃的e值，其玻璃U值和遮阳系数有很大影响，正确认识Low-E玻璃的 e值，对选用玻璃品种时会有很大的参考价值。

Low-E镀膜面位置对中空玻璃的影响

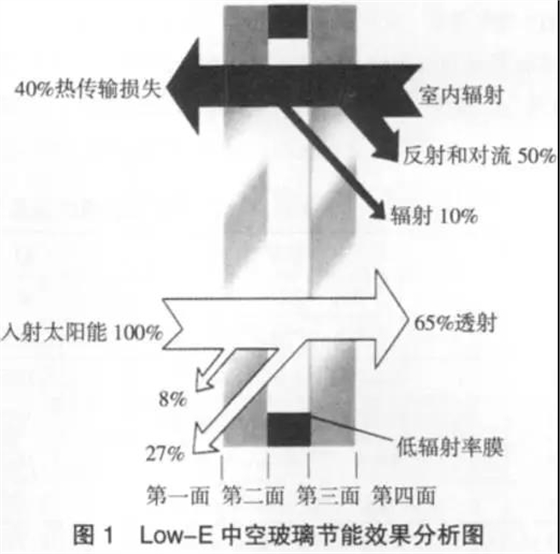

如上图中所示两片中空玻璃的室外侧表面为第1面，室内侧内表面为第4面， 第2、3面分别位于中空玻璃的内部中间。

低辐射镀膜位于第2面或第3面，对于两片中空玻璃的U值影响甚微，但却有着不同的遮阳系数（表1第6～7号）。

当Low-E玻璃处于第三面时(5mm+12Ar+6mm)：U=1.728，SC=0.819，g=0.712；

当Low-E玻璃处于第二面时(5mm+12Ar+6mm)：U=1.729，SC=0.593，g=0.618。
