带你从零开始了解智能窗帘

管状窗帘电机通过转动带动轨道内同步带，同步带又带动挂钩，实现窗帘的开闭，并内带自动限位装置。以一种Zigbee管状窗帘电机举例：220V 交流供电，带有干触点控制接口，通过电话线水晶头可引出四个触头。

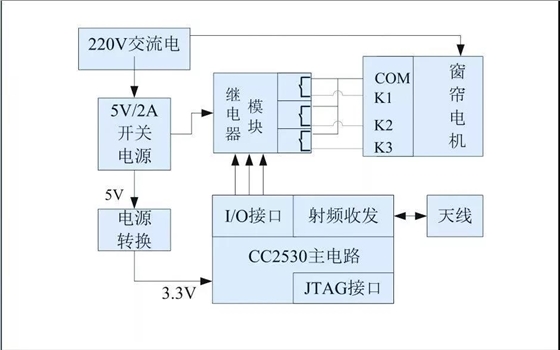

其中一个为COM端，触头K1、K2、K3分别与COM端连接，可实现正传、反转、停止三种功能。为实现由 Zigbee 终端节点来控制此类窗帘电机的转动，节点将电机控制触头分别连接至三路继电器，由节点Zigbee芯片，如常见的CC2530主电路的 I/O 口引脚输出来驱动三路继电器的通断，控制干触点的连接。

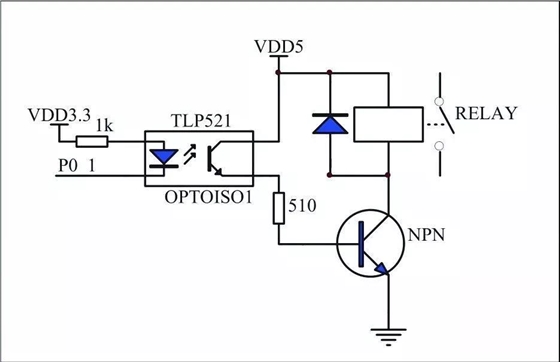

单路继电器模块电路图，当节点 CC2530主电路的射频模块接收到电机控制信号时，CC2530 的 I/O 口输出高低电 DAP 平驱动信号，经光电隔离器 TLP521将光电信号转为电信号，又经三极管放大，可控制继电器的吸合。窗帘到位后，行程开关自动关闭电机转动。在同一个时间内，两个继电器仅能有一个吸合，即便是在电机工作期间，操作了反向转动按键，单片机也是先释放当前工作继电器，并延时一定时间后再吸合另一个继电器，防止电机正、 反工作线圈同时通电的危险。

通讯技术演进

电机类：开合帘电机、管状电机、百叶电机；电动成品帘类：电动卷帘、电动百叶帘、电动蜂巢帘、电动斑马帘、电动香格里拉帘、天篷帘等；其他：电动开合帘导轨。

电机控制类型：常规控制方式：强电控制、干触点控制；总线式控制：RS485总线、KNX总线；支持无线通信：Zigbee、Z-Wave、Wi-Fi、射频（单双向）。

智能电机的选购

在挑选窗帘电机时一定要根据其窗帘的宽度和高度来选择电机的功率，电机的负载能力要大，以保证窗帘能正常使用。电动窗帘一旦接入电源就开始待机，尽管耗电不多，但时间一长电机的使用寿命就会受到影响，因此要挑选自动断电的控制方法。
